GCK1(1A)系列低壓抽出式開關柜
一、概述
GCK型系列低壓抽出式開關柜是電力工業部和機械部以促進我國低壓配電行業的技術進步，由原機械委于85年下達的新產品開發項目，該產品由天津電器傳動研究所組織聯合設計并試制成功，并于88年由機械工業部主持通過了樣機鑒定，各項技術參數均達到國際標準，填補了國內的空白。并指定為取代進口產品。節能效果顯著，被國家列為第九批節能產品，結構先進、外形美觀，電氣性能高，防護等級高，安全可靠，維護方便口是冶金、石油、化工、電力、機械、輕紡等行業低壓供電系統理想的配電裝置。

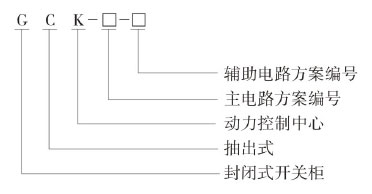

二、產品型號及含義
三、結構特征
本系列產品的基本柜體為組合裝配式結構，框架的全部結構件通過螺釘緊固互相連接成基本框架，再按需要加上門、檔板、隔板、抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的開關柜，本柜有下列特點：
1、框架采用KS型鋼，利用三維角板定位，螺栓連接無焊接結構從而避免了焊接變形和應力，提高了安裝精度。
2、框架及零部件安裝孔按模數E=20mm變化。
3、內部結構件采用鍍鋅處理，外部經酸洗，磷化處理后，采用靜電環氧粉沫噴涂。
4、在MCC主方案中，開關柜內部分成三(或二)個區域，母線區，電纜區功能單元區(或母線區，功能單元區)區域之間用鋼板隔開，以保證線路正常運行，有效的防止事故擴大，當抽屜抽出柜外時，柜內帶電部分不外露，安全可靠。
5、抽屜功能與抽屜門由主開關的操作機構聯鎖，主開關在合闡時門打不開，并且操作機構可采用外加掛鎖鎖定在各閘位置，功能單元隔室之間用金屬板分隔，抽屜具有良好的互換性，并具有工作位置、試驗位置和分離位置。
6、在電容補償、計量等固定式方案的柜體與抽屜具有同樣的外觀造型，同樣的水平母線位置，從而保證了抽屜式與固定式柜體能夠并排使用。
7、母線系統：柜線母線采用三相五線制，三相水平主母線采用雙拼銅排，柜與柜之間的母線采用連接塊搭接，垂直母線采用鍍鋅板封閉內部用隔板限制電孤擴散，中性母線設置在柜頂的前部，保護母線(PE)設置在柜底部，并與柜體的隔板、門等相連，從而保證了接地連續性。
8、在不降低外殼防護等級的情況下，開關柜底部和頂部設有自然通風窗口。
9、柜體外殼防護等級為IP20～1P40
四、用途
GCK系列低壓抽出式開關柜，適用于交流50HZ-60HZ，額定工作電壓660V及以下的配電系統，用于發電，輸電配電設備以及電能轉換，消防設備的控制，可設計成固定柜與抽屜柜混合型系統滿足不同供配電需要。本產品符合IEC439標準《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備》ZBK36001-89標準。
五、使用條件
1、周圍空氣溫度不高于+40℃且24h內平均溫度不高于+35℃不低于-5℃。
2、空氣清潔，相對濕度在最高溫度+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，如+25℃時為90%。
3、海撥高度不超過2000m。
4、沒有火災，爆炸危險，嚴重污染，化學腐蝕及劇列震動的場所。
5、設備安裝時與垂直面的傾斜度不超過5%，且整組柜列相對平整(符合GBJ232-82標準)。
6、如上述使用條件不滿足時應由用戶和我廠協商解決。
開關柜技術參數見表1
ZN63A真空斷路器技術數據見表2
操動機構機的技術數據見表3

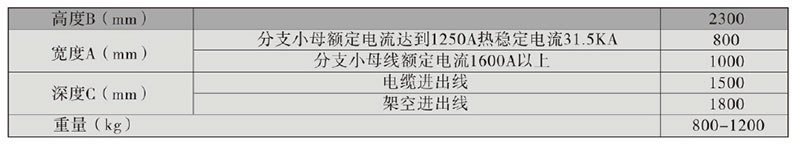

六、外型尺寸和重量

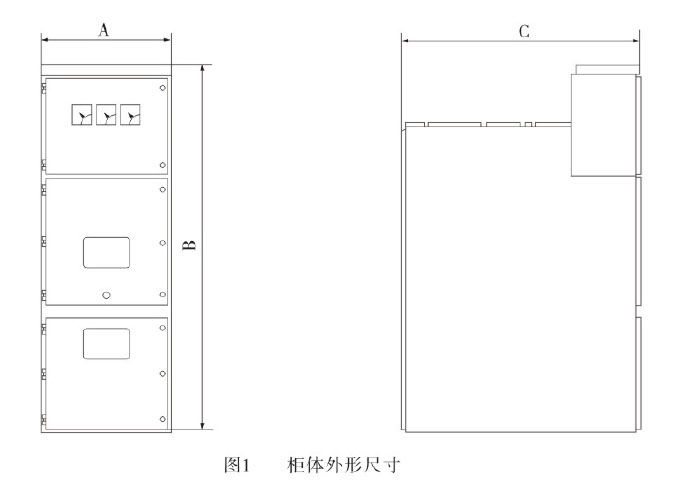

a.柜體

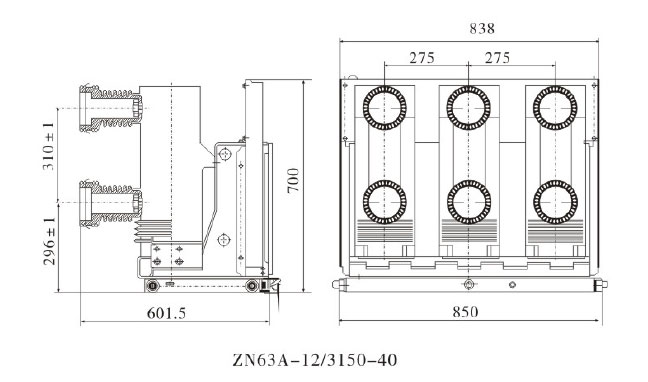

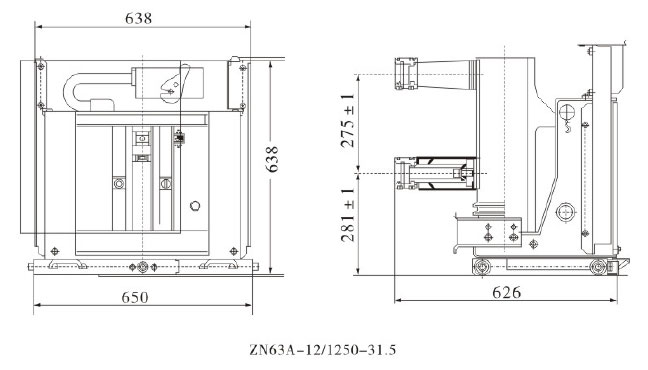

b.斷路器外形尺寸
圖2斷路器外形尺寸
